    2017-07-05
    Wyniki badań systemu DAISY - część 2
    Ocena jakości wody dla zespołu basenów w Parku Wodnym Koszalin

    Na zlecenie Parku Wodnego Koszalin zespół naukowców z Instytutu Inżynierii Wody i Ścieków Politechniki Śląskiej pod kierunkiem dr inż. Floriana Piechurskiego przeprowadził badania nad systemem uzdatniani wody DAISY.

    Badania prowadzone były w okresie zimowym oraz letnim przy większym natężeniu ruchu użytkowników obiektu. Okres letni pozwolił także na badania wody w nieckach zewnętrznych, które w okresie zimowym są wyłączone z użytku. Niniejszy artykułprzedstawia drugi etap badań.

    Pierwszy etap badań, wprowadzenie oraz charakterystyka techniczna obiektu dostępne tutaj: „Wyniki badań systemu DAISY – część 1” - www.basenprof.pl/artykuly/1397/wyniki_badan_systemu_daisy_-_czesc_1.html

    Etap I
    Z eksploatacji wyłączono średniociśnieniowe lampy UV. Przebadano w I etapie
    7 basenów pracujących w okresie zimowym a w letnim 8 włączając basen zewnętrzny. W I etapie badań wystąpiły niewielkie przekroczenia chloru związanego.
    Z całej wartości jedynie 10%, a maksymalnie 20% stanowią chloroaminy nieorganiczne. Zawartości pozostałych limitowanych zanieczyszczeń okazała się poniżej wymaganych zawartości.

    Etap II
    W drugim etapie badań w czerwcu i lipcu 2016r. zanotowano już dobre wyniki zawartości chloru związanego w badanych obiegach wody basenowej. Nieznaczne przekroczenia poza dopuszczalną wartość 0,3 mg/dm3 są sporadyczne.


    Charakterystyka badanych instalacji oczyszczania wody
    System 1 – basen wewnętrzny temperatura wody 28° - basen sportowy 25 m:
    2 pompy z 2 falownikami => na 1 ZPM DN200 z dozowaniem APF => na 2 filtrach 2000mm => Średniociśnieniowy UV => 1 ZPM DN200 oraz dozowanie ACO.

    System 2 –basen wewnątrz pomieszczeń temperatura wody 32° - basen rekreacyjny 6 zjeżdżalni: 4 pompy z 4 falownikami => na 2 ZPM DN250 z dozowaniem APF => na 4 filtrach 2400mm => Średniociśnieniowy UV => 2 ZPM DN250 oraz dozowanie ACO.

    System 3 –zewnętrzny całoroczny pomieszczeń temperatura wody 33° - 2 baseny rekreacyjne: 2 pompy z 2 falownikami => na 1 ZPM DN250 z dozowaniem APF => na 2 filtrach 2200mm => Średniociśnieniowy UV => 1 ZPM DN250 oraz dozowanie ACO.

    System 4 – na zewnątrz temperatura wody 28°- 30° - 2 baseny (baseny sezonowe – tylko od maja do września): 2 pompy z 2 falownikami => na 1 ZPM DN250 z dozowaniem APF => na 2 filtrach 2400mm => 1 ZPM DN250 oraz dozowanie ACO.

    System 5 – wanny na hali wewnątrz temperatura wody 35° - wanny jacuzzi (2 wewnątrz and 1 na zewnątrz).: 2 pompy z 2 falownikami => na 1 ZPM DN200 z dozowaniem APF => na 2 filtrach 1800mm => 1 ZPM DN200 => Średniociśnieniowy UV => oraz dozowanie ACO.

    System 6 – wanny SPA wewnątrz temperatura wody 35° - 3 wanny jacuzzi: 2 pompy z 2 falownikami => na 1 ZPM DN200 z dozowaniem APF => na 2 filtrach 2000mm => 1 ZPM DN200 => Średniociśnieniowy UV => oraz dozowanie ACO.

    System 7 – wanna na +1 na zewnątrz temperatura wody 36° - 1 wanna jacuzzi: 1 pompa 1 falownikiem=> na 1 ZPM DN80 z dozowaniem APF => na 1 filtrze 1200mm => 1 ZPM DN80 => oraz dozowanie ACO.

    System 8 – brodzik wewnątrz temperatura wody 32° - 1 basen: 3 pompy z 3 falownikami => na 1 ZPM DN150 z dozowaniem APF => na 3 filtrach 1200mm => 1 ZPM DN150 => Średniociśnieniowy UV => oraz dozowanie ACO.

    Chlorowanie przeprowadza się za pomocą układu elektrolizy, który wytwarza NaOCl (2 – 3 %), który dozuje się do różnych basenów za pomocą pomp dozujących.

    Układy lamp UV średniociśnieniowy zainstalowano do basenów wewnętrznych, lecz są on wyłączone. Celem układu UV jest redukowanie całkowitego chloru związanego (zwykle nieorganicznego chloru związanego). Jak do tej pory układ UV był zawsze wyłączony. Inwestor zakupił go na wypadek, gdyby technologia DAISY nie sprawdziła się zgodnie z wyliczeniami.


    Badania wody w okresie letnim czerwiec - lipiec 2016
    Przed drugim etapem badań dokonano w obiegu 8 brodzika częściowej wymiany złoża AFM –usypano 10 cm i dodano węgla aktywnego granulowego, dodatkowo wymieniono pompę membranową na pompę wężykową aby zapewnić ciągłość dozowania koagulantu.

    Płukanie było prowadzone wodą z prędkością płukania 40- 45 m/h przez obniżenie częstotliwości w falowniku.

    W okresie letnim były wykonywane badania bakteriologiczne przeprowadzone przez Wojewódzką Stacje Sanitarno-Epidemiologiczną w Szczecinie Laboratorium Badań Biologicznych w Koszalinie. Badania te nie wykazały, że nie stwierdzono obecności bakterii limitowanych w Rozporządzeniu Ministra Zdrowia z 9.10.2015.
    Dodatkowo badane były: mętność, azotyny i utlenialność, których mierzony poziomy były poniżej najwyższych dopuszczalnych wartości.

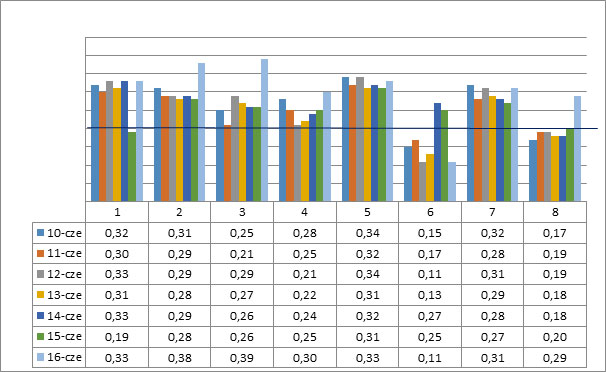

    Wartości chloru związanego w dniach 10 - 16 czerwca 2016 w poszczególnych basenach:

    Bania wykazują że zawartość chloru związanego przekracza dopuszczalne wartości tylko w wannach na hali. W pozostałych basenach wartości są zbliżone do dopuszczalnych z niewielkimi przekroczeniami.
    W wodzie:
    • w wannach SPA 6 zawartość chloru związanego zawiera się w większości poniżej 0,2 mg/dm3, w dwa dni wartości to 0,25-0,27 mg/dm3
    • brodziku 8 zawartość chloru związanego zawiera się w większości poniżej 0,2 mg/dm3 i 16 czerwca i wartości to 0,29 mg/dm3.

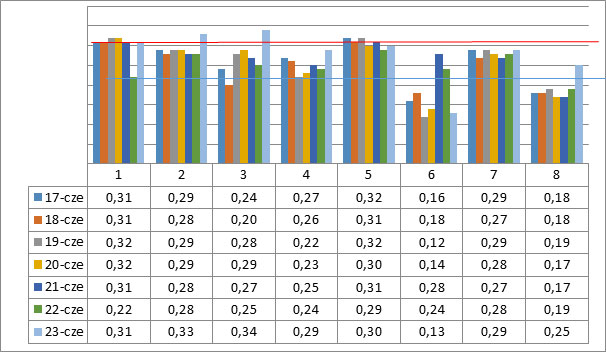

    Wartości chloru związanego w dniach 17 - 23 czerwca 2016 w poszczególnych basenach:


    Wyniki badań wykazują, że zawartość chloru związanego przekracza dopuszczalne wartości w niewielkimi stopniu tylko w basenie sportowym i w basenach hamownych 5. W pozostałych basenach wartości są zbliżone do dopuszczalnych z bardzo niewielkimi przekroczeniami:
    • w basenie sportowym 1 0,31- 0,32 mg/dm3
    • w basenie rekreacyjnym 2 jednokrotnie 0,33 mg/dm3
    • w basenie zewnętrznym całorocznym 3 jednokrotnie 0,34 mg/dm3
    • basenach hamownych 5 0,31- 0,32 mg/dm3
    • w wodzie w wannach SPA 6 zawartość chloru związanego zawiera się większości poniżej 0,2 mg/dm3 w dwa dni wartości to 0,24-0,28 mg/dm3.
    Bardzo dobre wyniki zanotowano w wodzie z brodzika 8 zawartość chloru związanego zawiera się większości poniżej 0,2 mg/dm3, poza dniem 23 czerwca gdzie ta wartości wynosiła 0,25 mg/dm3.
    W basenie zewnętrznym 4 zawartość chloru związanego zawiera się większości poniżej 0,22-0,29 mg/dm3.

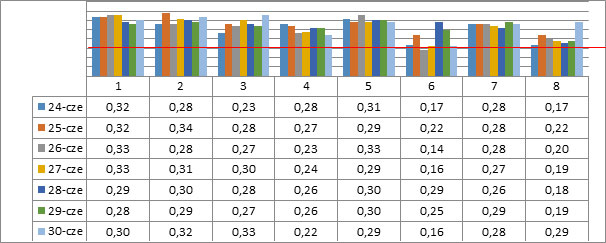

    Wartości chloru związanego w dniach 24 - 30 czerwca 2016 w poszczególnych basenach:

    Bania wykazują że zawartość chloru związanego przekracza dopuszczalne wartości tylko z niewielkimi przekroczeniami:
    • w basenie sportowym 1 0,31- 0,32 mg/dm3
    • w basenie rekreacyjnym 2 jednokrotnie 0,33 mg/dm3
    • w basenie zewnętrznym całorocznym 3 jednokrotnie 0,34 mg/dm3.
    • w basenach hamownych 5 0,31- 0,32 mg/dm3.
    W wodzie w wannach SPA 6 zawartość chloru związanego zawiera się większości poniżej 0,2 mg/dm3 w dwa dni wartości to 0,24-0,28 mg/dm3.
    Bardzo dobre wyniki zanotowano w wodzie z brodzika 8 zawartość chloru związanego zawiera się większości poniżej 0,2 mg/dm3, poza 23 czerwca gdzie ta wartości wynosiła 0,25 mg/dm3.
    W basenie zewnętrznym 4 zawartość chloru związanego zawiera się większości poniżej 0,22-0,28 mg/dm3 .

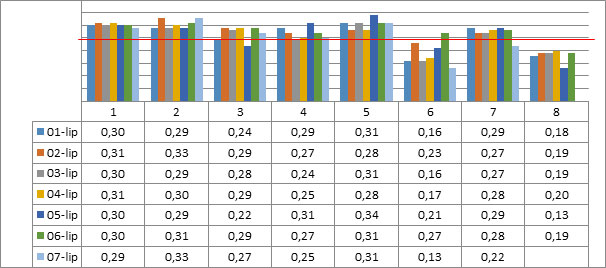

    Wartości chloru związanego w dniach 1 - 7 lipca 2016 w poszczególnych basenach:

    Bania od 1-7 lipca 2016 wykazują, że zawartość chloru związanego przekracza dopuszczalne wartości tylko z niewielkimi przekroczeniami:
    • w basenie sportowym 1 to dwa dni z 0,31 mg/dm3
    • w basenie rekreacyjnym 2 jednokrotnie 0,31 mg/dmi dwukrotnie 0,33 mg/dm3
    • w basenie zewnętrznym 4 jednokrotnie 0,31 mg/dm3
    • w basenach hamownych 5 0,31- 0,34 mg/dm3.
    W wodzie w wannach SPA 6 zawartość chloru związanego zawiera się większości poniżej 0,2 mg/dm3, trzy dni wartości to 0,21-0,27 mg/dm3
    Bardzo dobre wyniki zanotowano w wodzie z brodzika 8 zawartość chloru związanego zawiera się poniżej 0,2 mg/dm3.
    W basenie zewnętrznym całorocznym 3 zawartość chloru związanego 0,22- 0,29 mg/dm3
    W wodzie wanny na poziomie +1 7 zawartość chloru związanego 0,22- 0,29 mg/dm3.

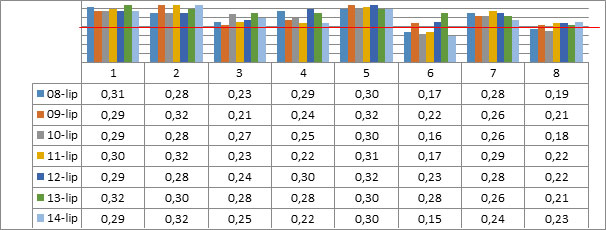

    Wartości chloru związanego w dniach 8 - 14 lipca 2016 w poszczególnych basenach:

    Bania od 8-14 lipca 2016 wykazują, że zawartość chloru związanego przekracza dopuszczalne wartości tylko w niewielkiej wartości:
    • w basenie sportowym 1 to dwa dni 0,31-0,32 mg/dm3
    • w basenie rekreacyjnym 2 trzykrotnie 0,32 mg/dm
    • i trzykrotnie 0.31- 0,32 mg/dm3 basenach hamownych 5 .
    W pozostałych   basenach nie zanotowano przekroczeń dopuszczalnych zawartości chloru związanego.
    W wodzie w wannach SPA 6 zawartość chloru związanego zawiera się większości poniżej 0,2 mg/dm3, trzy dni wartości to 0,22-0,28 mg/dm3.
    Bardzo dobre wyniki zanotowano w wodzie z brodzika 8 zawartość chloru związanego zawiera się
    na poziomie 0,18 - 0,23 mg/dm3.
    W basenie zewnętrznym całorocznym 3 zawartość chloru związanego 0,21- 0,28 mg/dm3.
    W basenie zewnętrznym 4 zawartość chloru związanego 0,22- 0,30 mg/dm3.
    W wodzie wanny na poziomie +1 7 zawartość chloru związanego 0,24- 0,28 mg/dm3 .


    Ocena wyników badań
    W trakcie badań w okresie letnim zanotowano bardzo dobre wyniki zawartości chloru związanego w badanych obiegach wody basenowej.

    Nieznaczne przekroczenia poza dopuszczalną wartość 0,3 mg/dm3 są sporadyczne.
    Najlepsze wyniki nawet poniżej 0,2 mg/dm3 z niewielkimi przekroczeniami są notowane w wodzie z brodzka 8 i wanien SPA 6

    W instalacji oczyszczania wody brodzka 8 w filtrze złoże z AFM zostało częściowo uzupełnione warstwą ok. 10 cm węgla aktywnego i zmieniona została pompka dozująca pozwalająca na całodobowe ciągłe dozowania koagulantu bez przerwy. Zaprzestano płukania powietrzem i wodą na rzecz płukania wodą. Obniżono prędkość płukania wodą odpowiednio do 40 – 45 m/h.

    Należy podkreślić że badania były prowadzone przy dużej frekwencji od 1.230 do 2.359 osób w ciągu doby - średnio w okresie badań 1.640 osób w ciągu doby.


    Podsumowanie badań
    Zastosowany system oczyszczania wody w Parku Wodnym Koszalin w oparciu o system DAISY:
    - pompy sterowane falownikami
    - statyczny mieszalnik rurowy ZPM z dozowaniem koagulantu APF
    - filtracja na aktywnym szkle filtracyjnym AFM w filtrach ciśnieniowych
    - wyłączne reaktory średniociśnieniowe UV
    - statyczny mieszalnik rurowy ZPM dozowaniem ACO
    - dawkowanie produkowanego na miejscu podchlorynu sodu i korekty pH do rurociągu wody oczyszczonej.

    Wyniki badań bakteriologicznych są bardzo dobre.

    Wyniki badań fizykochemicznych są zadawalające.

    Przeprowadzone zmiany przeprowadzone zostały zgodnie z wytycznymi dostawcy systemu DAISY. Zapewnienie ciągłości dozowania koagulantu, dosypanie 10 cm warstwy węgla aktywnego oraz  zmiany sposobu i prędkości płukania przy wyłącznym reaktorze UV pozwoliło na uzyskanie chloru związanego na poziomie 0,20 mg/dm3 w wodzie brodzika.

    W pozostałych basenach zawartość chloru związanego zawiera się w większości poniżej 0,22-0,34 mg/dm3, dwoma wynikami w basenie rekreacyjnym 0,38 mg/dm3 w basenie zewnętrznym całorocznym 0,39 mg/dm3 w dniu 23.06.2016.

    W analizowanym obiekcie woda basenowa jest całkowicie bezpieczna pod względem bakteriologicznym i chemicznym mimo bardzo dużej liczby notowanych wejść użytkowników obiektu
     w ciągu każdej zbadanej doby.



    Informacji na temat systemu DAISY udzielają autoryzowani dystrybutorzy na Polskę:
    PPHU Anchem – tel. +48 604 288 080
    Funam              – tel. +48 71 364 37 57
    Firma Mazur    – tel. +48 600 911 115


    Współautor artykułu jest głównym technologiem SUW w Parku Wodnym Koszalin.
    Autor: Zespół naukowców Politechniki Śląskiej; Zbigniew Wojciul
