Oszczędne obiegi uzdatniania wody basenowej - case study
Obiekty basenowe mogą korzystać z dobrych rozwiązań, które zapewniają duże oszczędności w kosztach eksploatacyjnych. Na przykładzie konkretnych realizacji ukazujemy ich zastosowanie.


Wykonawca projektu

Firma Anchem -Technologia basenowa ( https://anchem-baseny.pl ) zajmuje się projektowaniem, budową i serwisem układów technologicznych uzdatniania wody basenowej. W swoich projektach wykorzystuje falowniki Elmatic oraz sterowniki PLC Unitronics – producent i dystrybutor Elmark Automatyka S.A. ( www.elmark.com.pl ).

Krótki opis projektu

Obiekt basenowy w ZL Gryf to 5 układów technologicznych: 4 niezależne obiegi basenowe oraz układ uzdatniania solanki. Zastosowana technologia to: filtracja podciśnieniowa z wykorzystaniem ziemi okrzemkowej, lampy UV oraz dodatkowe ozonowanie na basenie leczniczym. Całość instalacji wyposażona w pełną automatykę - zawory z napędami pneumatycznymi, falowniki, czujniki hydrostatyczne oraz szereg elementów pomocniczych.

Zasada działania obiegu uzdatniania wody basenowej

W obiekcie basenowym ZL Gryf znajdują się 4 obiegi, których zasada działania została opisana poniżej.

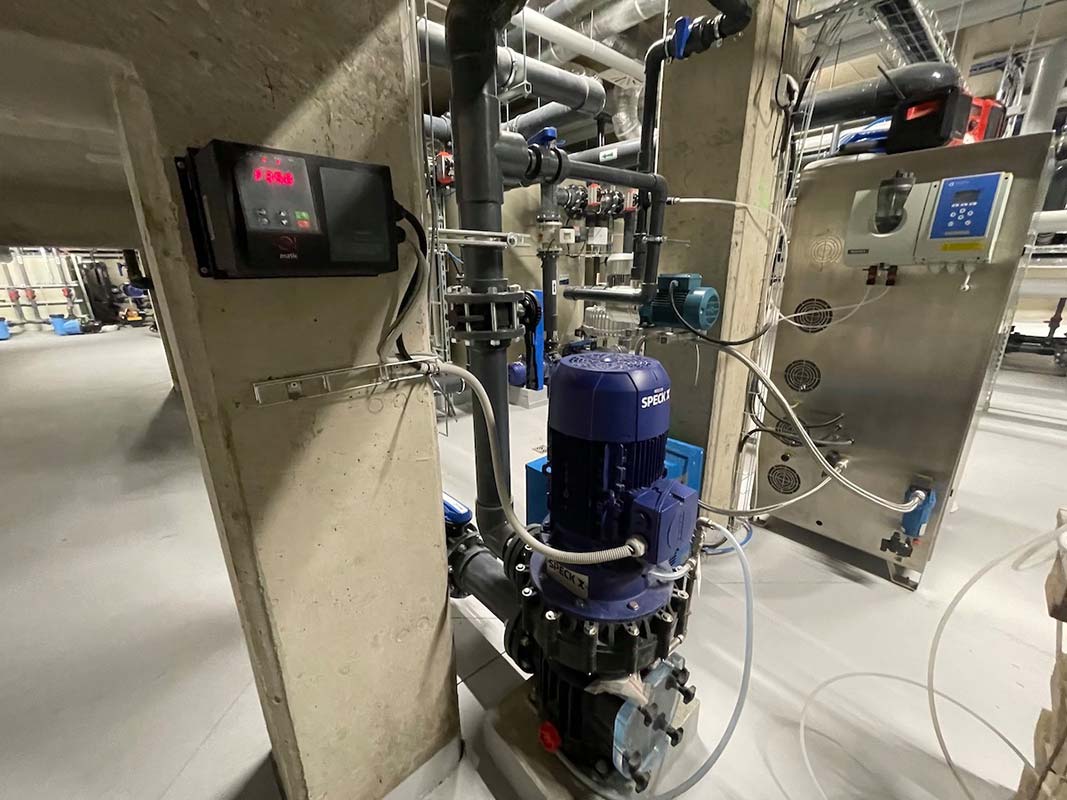

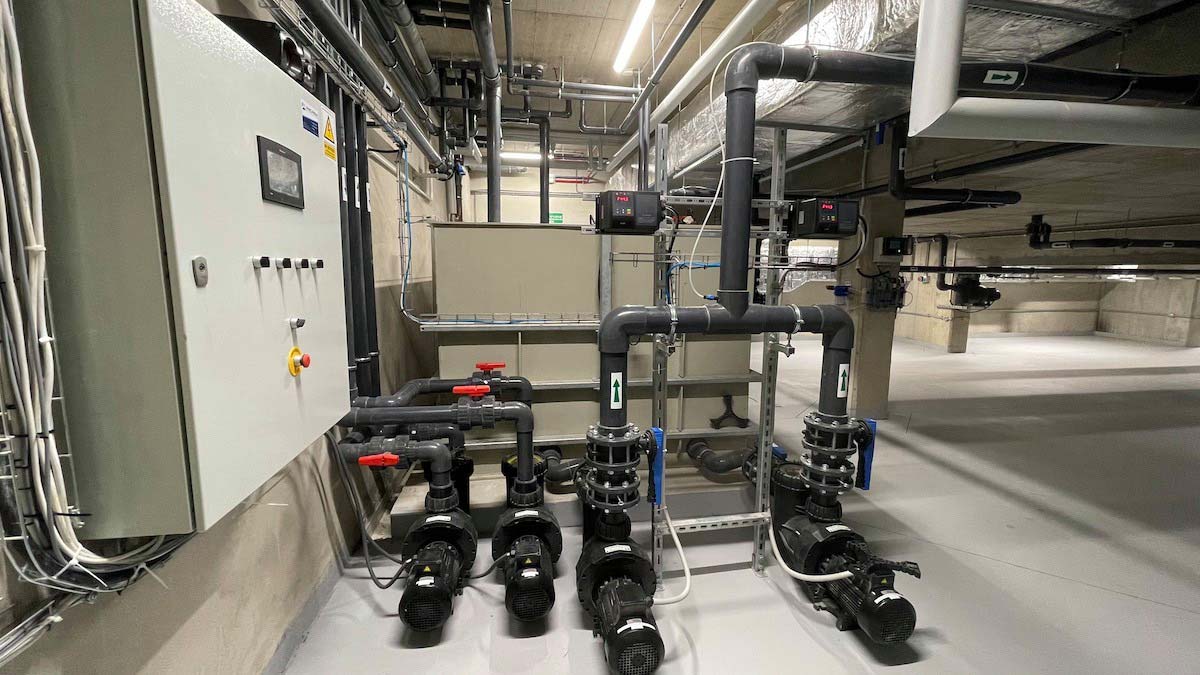

Woda jest przepompowywana ze zbiornika buforowego do filtra podciśnieniowego. Druga pompa pompuje wodę przefiltrowaną do niecki basenowej. Z niecki basenowej woda korytami przelewowymi odprowadzana jest do zbiornika buforowego. W filtrze podciśnieniowym zamontowane są zawory, które automatycznie ustawiane są w zależności od trybu pracy do filtrowania lub płukania filtrów. Poziom wody w filtrze regulowany jest za pomocą czujnika oraz prędkością pomp, którymi sterują falowniki Elmatic (www.elmark.com.pl/).">https://www.elmark.com.pl/). Poziom wody w zbiorniku buforowym utrzymywany jest na zadanym poziomie za pomocą sondy hydrostatycznej i elektrozaworu dolewającego wodę do zbiornika buforowego. Temperatura wody w basenie regulowana jest czujnikiem Pt100 oraz zaworem i pompką obiegową CO. Parametry chemiczne wody utrzymywane są za pomocą układu kontrolno-pomiarowego oraz pompek dozujących chemię basenową.



Projekt zawierał również realizację atrakcji basenowych, które to załączane są z panelu WOT-2070T z pomieszczenia ratownika.

Płukanie filtra podciśnieniowego odbywa się automatycznie i składa się z 12 etapów. Podczas płukania zawory są ustawiane automatycznie do kolejnego etapu płukania, sprawdzana jest prawidłowość ustawienia zaworów. Po odpowiednim ustawieniu rozpoczyna się kolejny etap płukania i załączane są pompy właściwe dla danego etapu. Jeżeli zostanie stwierdzona jakakolwiek nieprawidłowość pracy obiegu basenowego, natychmiast zostaje wysłany SMS do operatora i w zależności od sytuacji obieg zostaje zatrzymany lub pracuje w trybie awaryjnym do przybycia operatora. Zdalny nadzór zapewnia router NW10 i program Remote Operator.



Wykorzystane urządzenia:
  • 18 falowników Elmatic serii EDS od mocy 3,7kW do 7,5kW
  • 4 sterowniki serii Vision V700 ze SNAP-em V200-18-E2B
  • Sterownik serii Vision V350-J-TR34
  • Lokalne moduły rozszerzeń I/O: EX-D16A3-TO16, IO-AI4-AO2
  • Alarmy wysyłane SMS-em wysyła modem GSM/LTE Volten VLT-100-LTE
  • Zdalny dostęp zapewnił router
  • Panel operatorski Advantech WOT-2070T



To nie był jednorazowy projekt

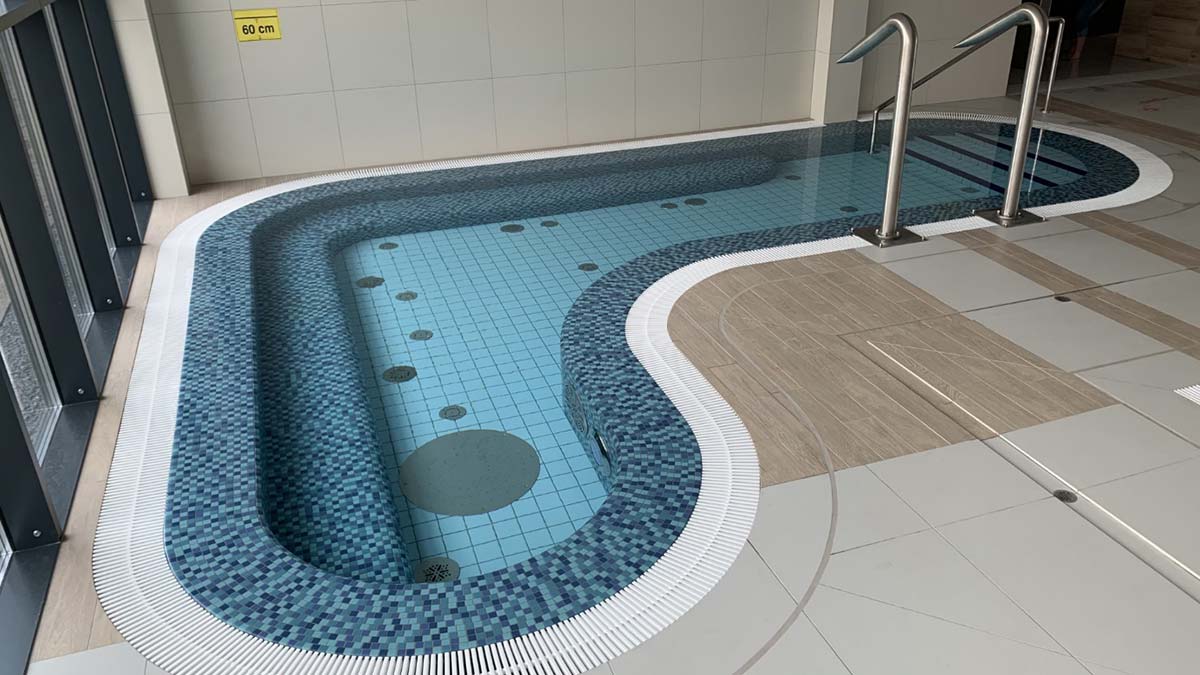

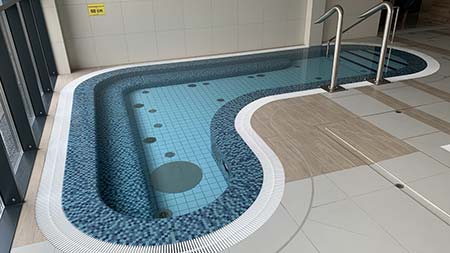

Falowniki Elmatic serii EDS wykorzystywane są w najnowszych realizacjach firmy ANCHEM. Kolejnym projektem była budowa obiektu basenowego dla hotelu Interferie w Dąbkach, która obejmowała dostawę i montaż kompleksowego układu technologicznego wraz z wyposażeniem niecek:
  • basenu rehabilitacyjnego,
  • basenu rekreacyjnego wraz atrakcjami
  • dwóch wanien z hydromasażem.

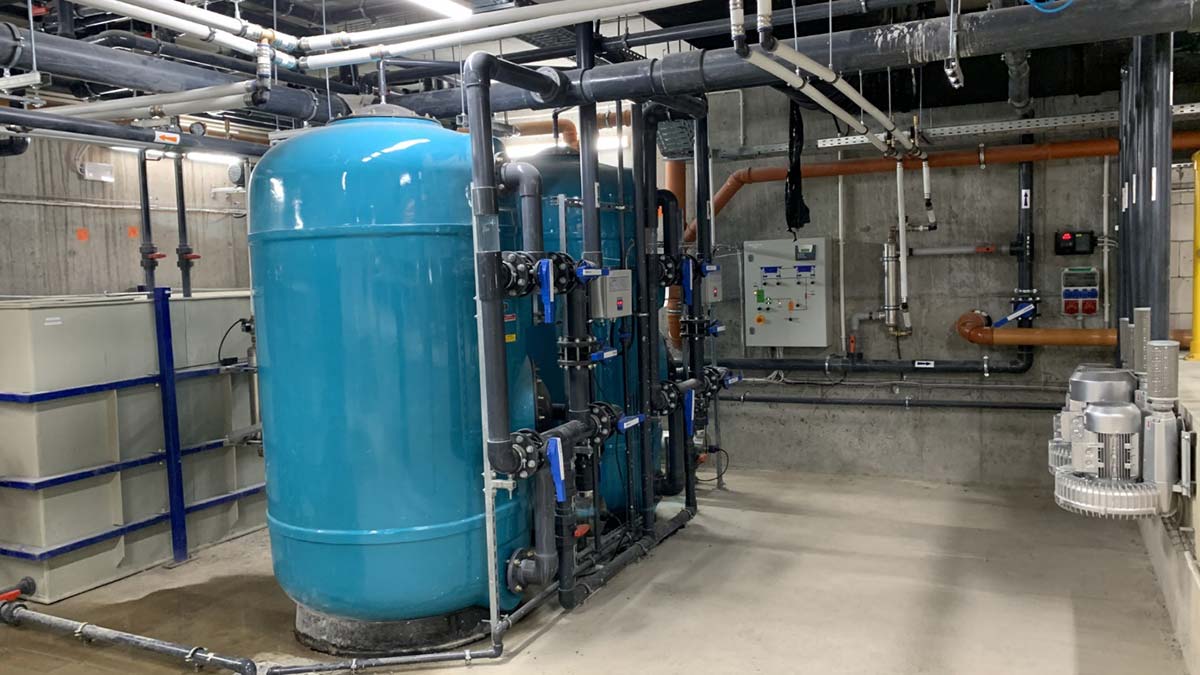

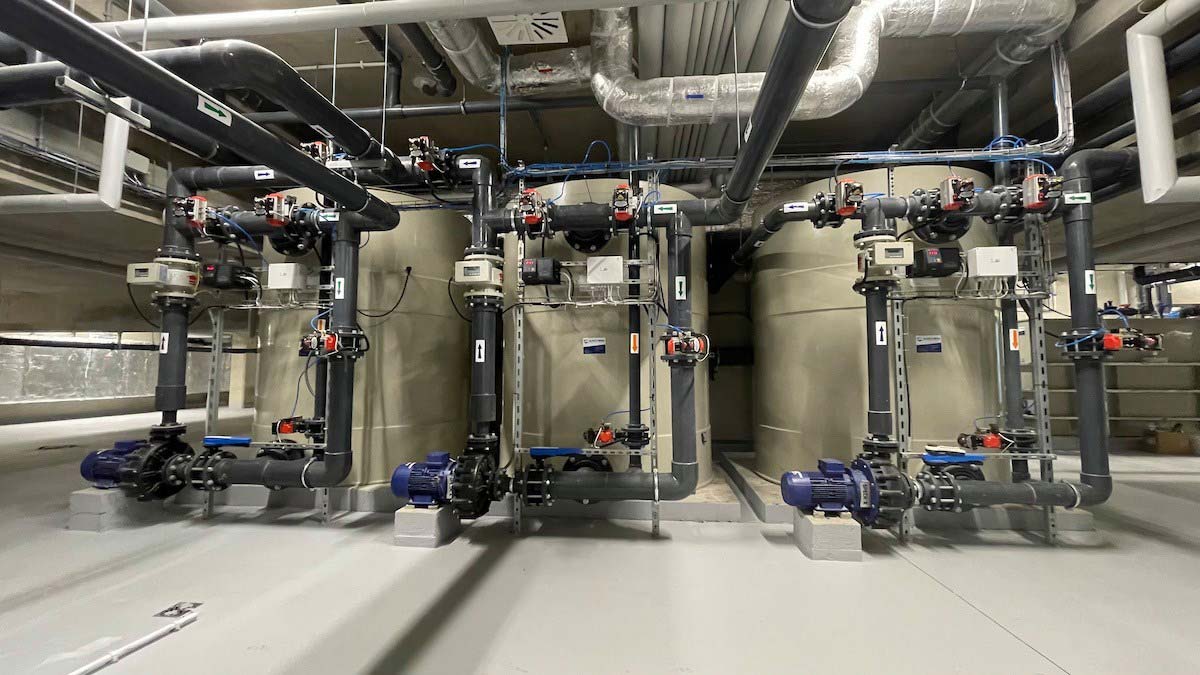

Obiegi pracują w oparciu o filtry ciśnieniowe. Układ wykonany w systemie DAISY®. Dzięki zastosowaniu złoża AFM®ng, oraz falowników do pomp obiegowych instalacja cechuje się obniżonym zapotrzebowaniem na media (woda, prąd i ciepło) co przekłada się na realne oszczędności eksploatacyjne.



O tym, jak można zmodernizować, lub wybudować nowy obieg wdrażając duże oszczędności zapraszamy do krótkiej rozmowy ekspertką:

Autor: Paulina Łapińska
Materiały: www.elmark.com.pl
